背景

记录服务器集群添加新机器后，这台新机器是找不到共享存储的，以下就是让它找到共享存储的过程。

总体逻辑

服务器HBA卡连接到FC交换机上
FC交换机上配置zone
存储上添加主机LUN映射

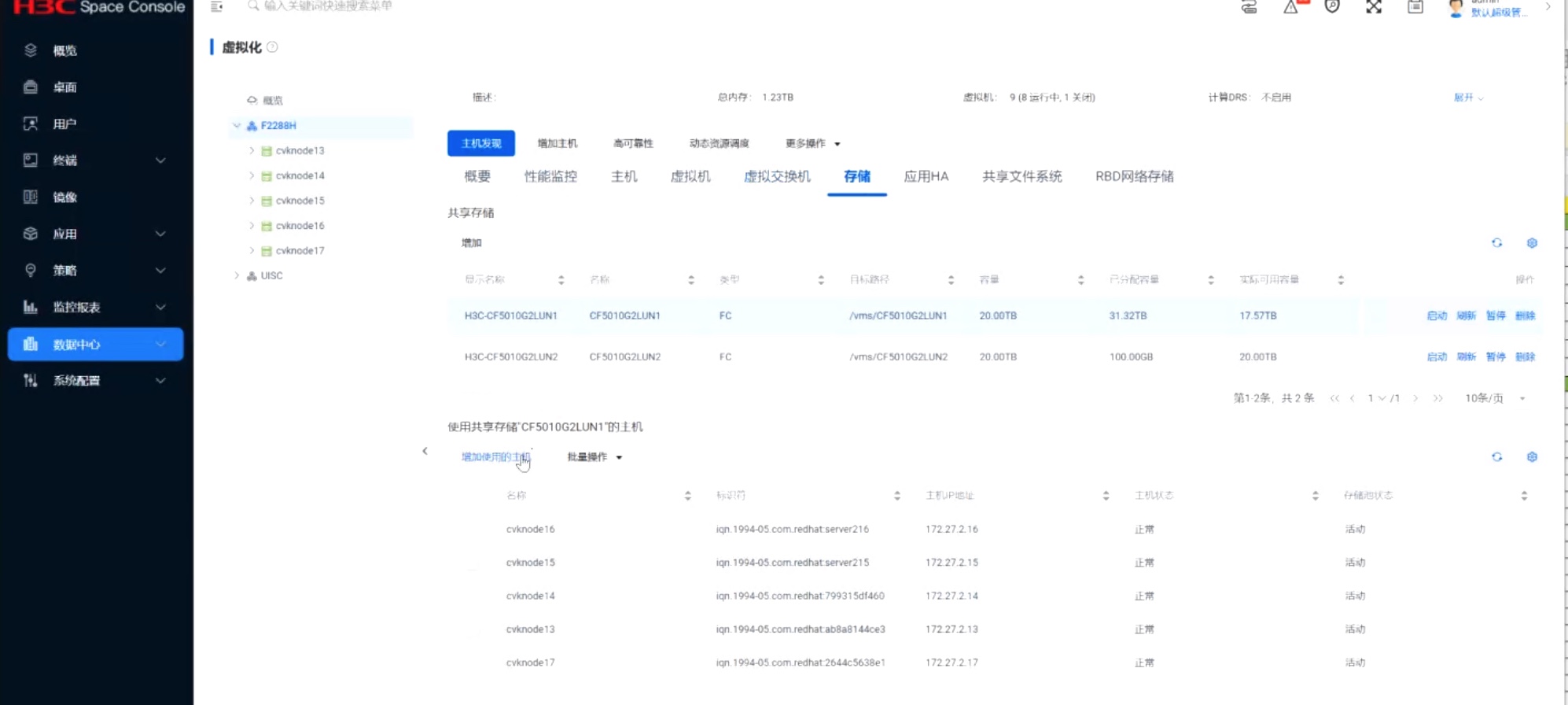

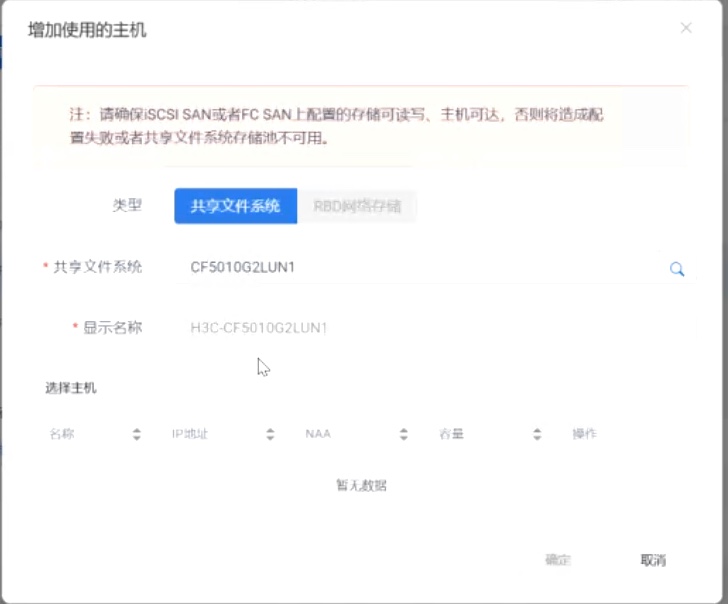

超融合平台添加新主机这个在存储设备中添加新主机的LUN 映射

在存储设备中添加新主机的LUN（逻辑单元号）映射是指将存储设备中的特定存储卷（LUN）分配给特定主机，以便该主机可以访问这些存储资源。这一过程通常用于存储区域网络（SAN）中，以实现主机与存储设备之间的有效通信和数据存取。

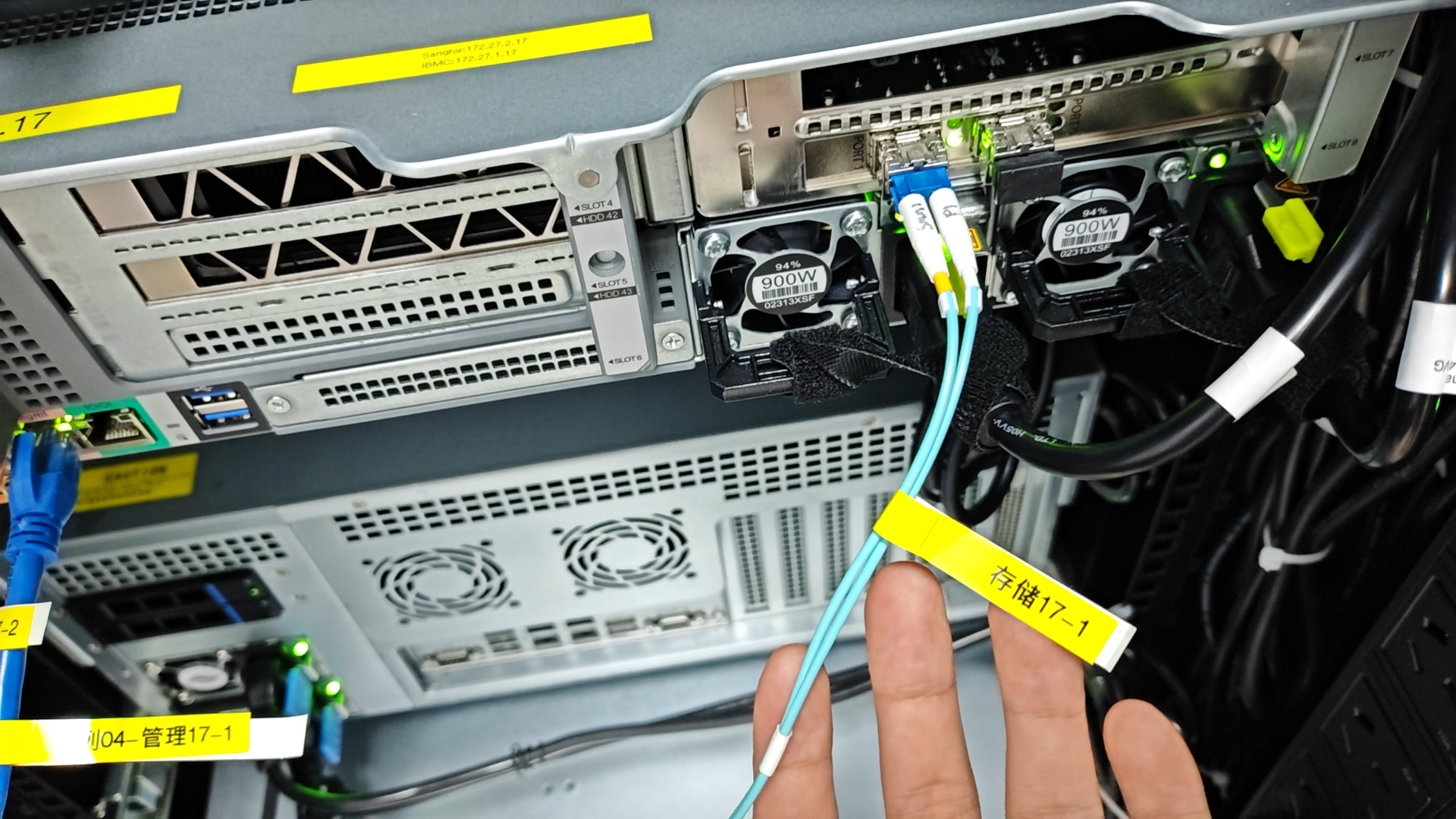

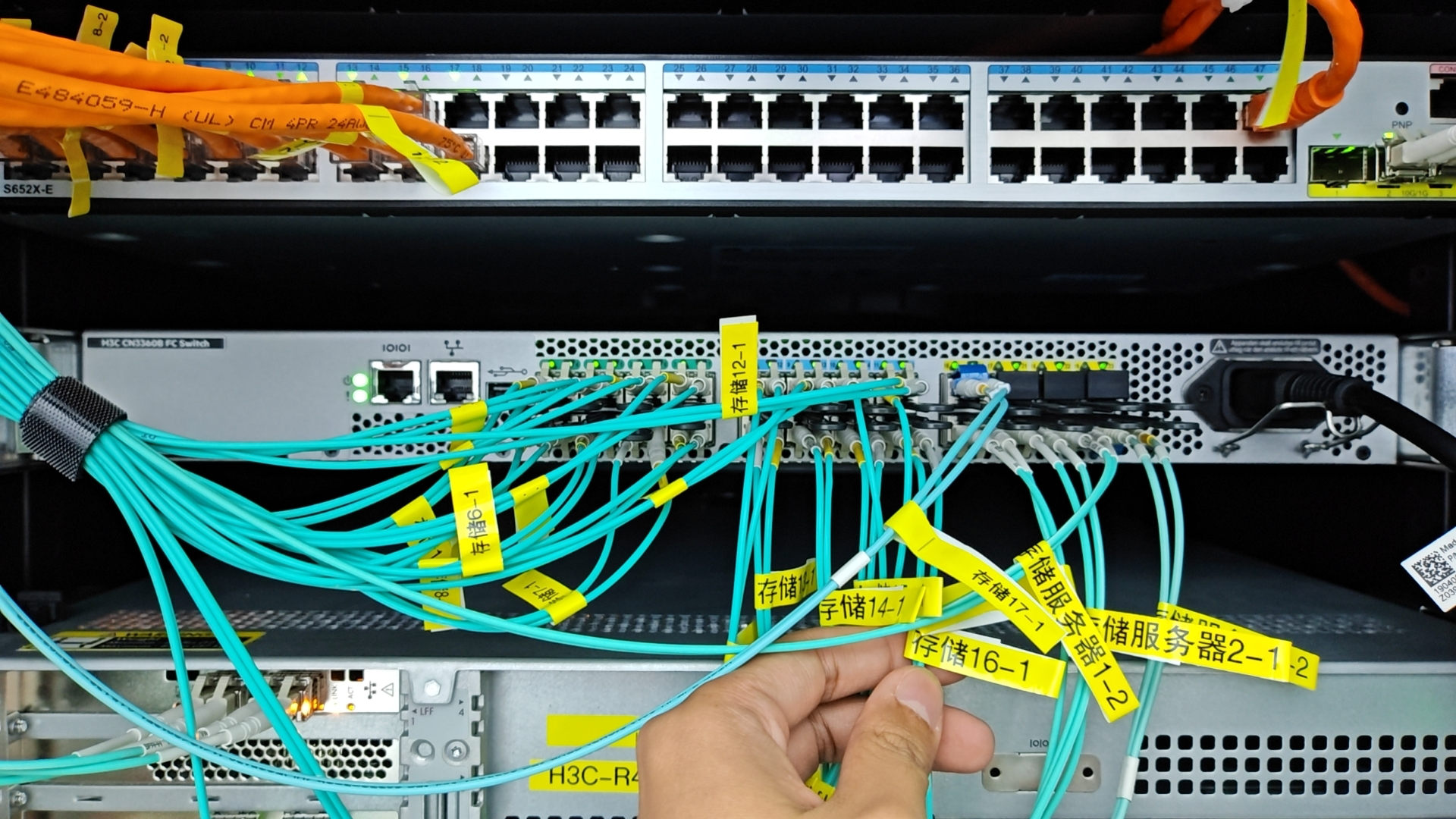

1. 服务器HBA卡连接到FC交换机上

HBA（Host Bus Adapter）卡是连接服务器与存储网络的重要组件。HBA卡将服务器的SCSI或SATA接口转换为光纤通道（FC）信号，使服务器能够通过FC网络访问存储设备。

连接目的：通过HBA卡，服务器可以将数据发送到FC交换机，从而与存储设备进行通信。
操作要求：确保HBA卡正确安装在服务器中，并通过光纤线缆与FC交换机相连。

2. FC交换机上配置zone

Zone是FC交换机中的一种配置，旨在控制设备之间的访问权限。

配置目的：通过将特定的HBA卡和存储设备分配到同一个zone中，可以实现它们之间的通信。相应地，将不在同一zone中的设备隔离，以提高安全性。

操作要求：通常需要在FC交换机的管理界面中，创建一个zone，并将服务器的HBA和相应的存储LUN添加到该zone中。

# 先进入连接存储和服务器 FC交换机 ；
# 可以通过 FC交换机的console控制口 在笔记本用一根 console 转 USB口的线连接；
# 以Windows为例
# 进入 【我的电脑】【管理】【设备管理器】【端口】看看 带serial的是哪一个口，比如说COM3等；
# 进入 笔记本中的 xshell 或者其他远程工具，【串口】选择刚才的端口如 COM3，【波特率】用默认的9600，【协议】不用ssh改用serial；
# 用 光交换机的 账号密码登录；

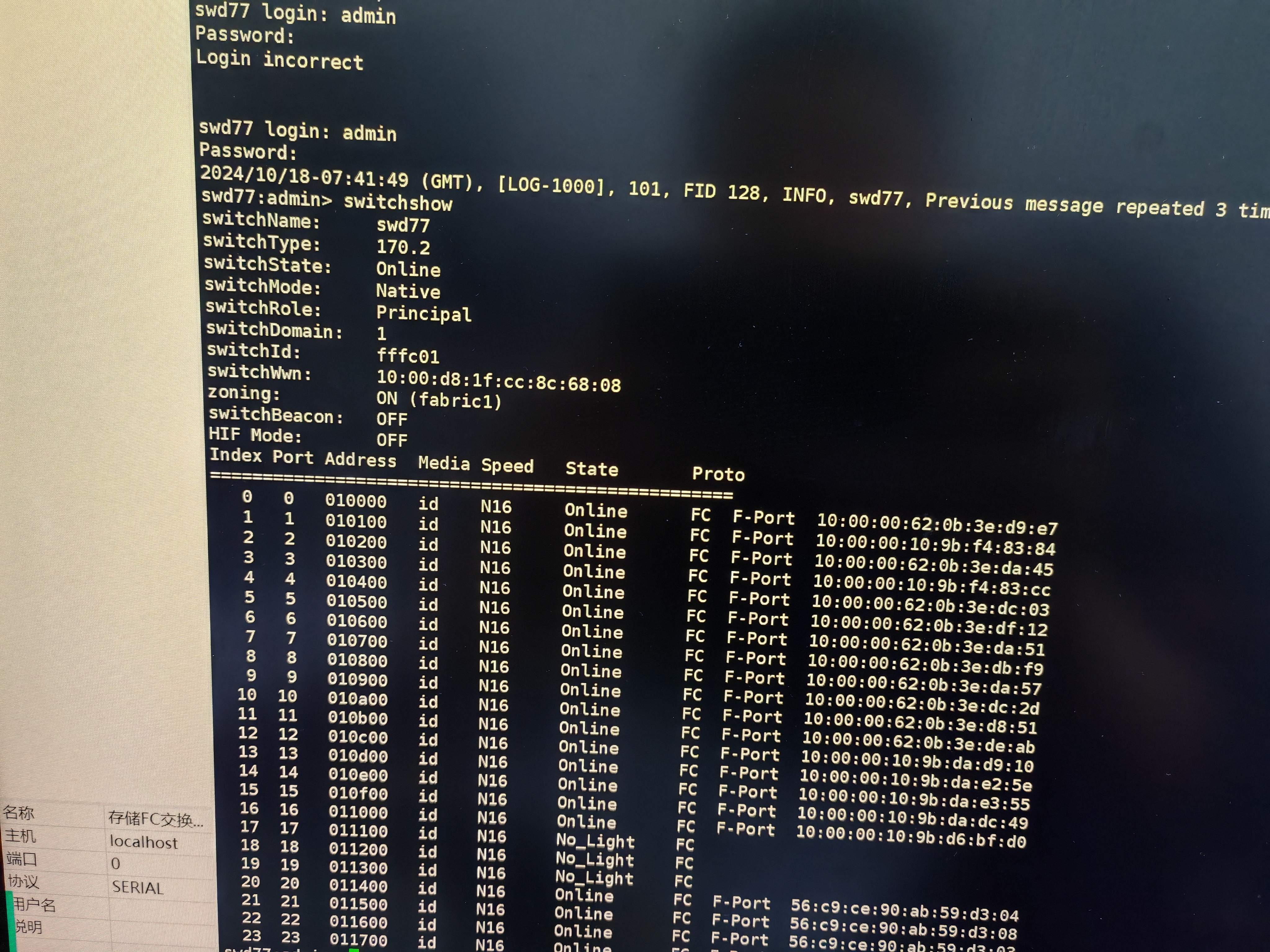

先通过 switchshow 命令看看新加的服务器是不是在端口识别出来了，注意是从 0 开始计数，16 就是第17个端口显示了连接。

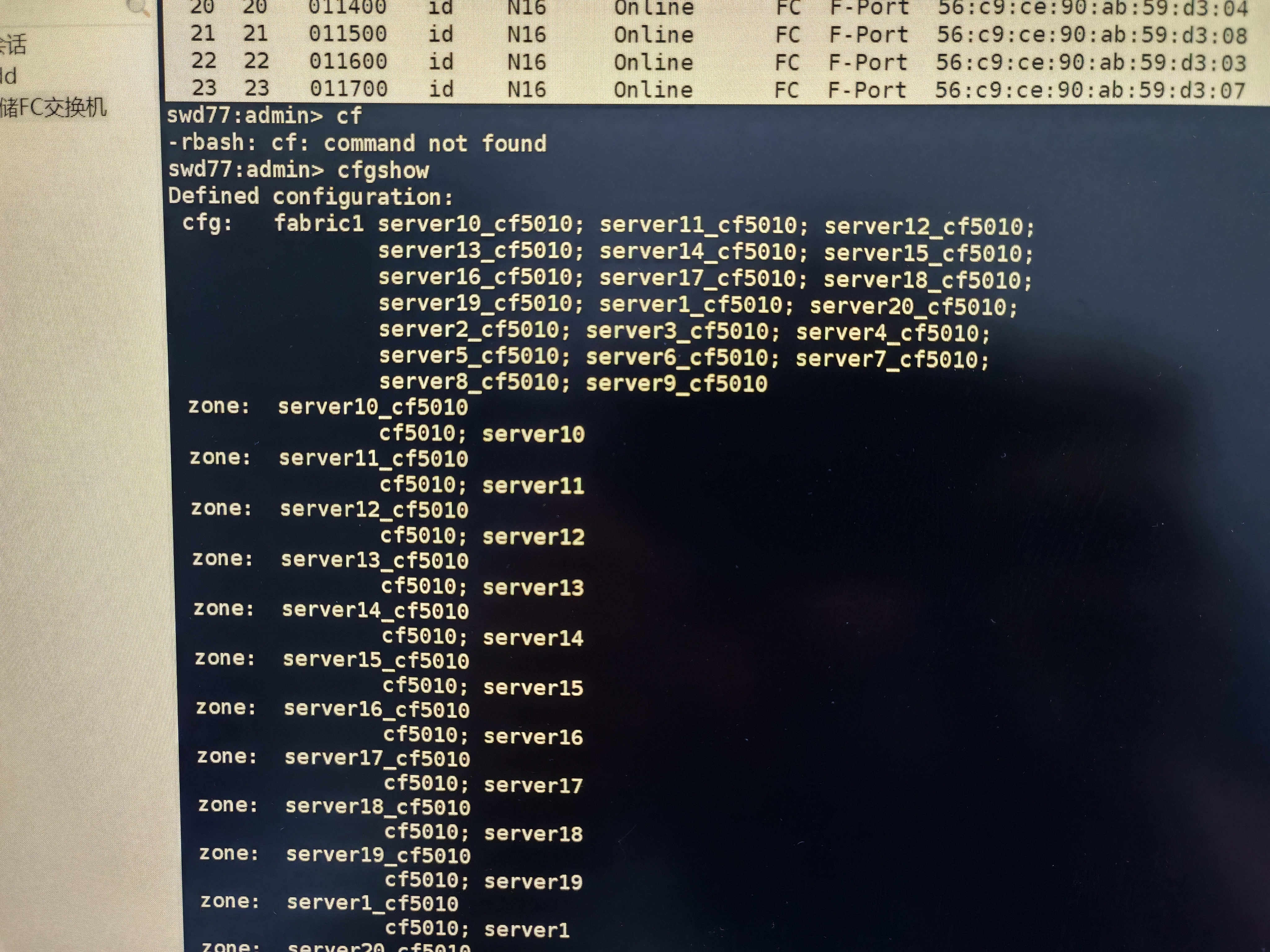

用 cfgshwo 命令查看 zone的情况；

注意：每一个 zone，例如【server10_cf5010】是一个的zone名称，是自定义命名的只是为了方便自己记忆理解，下面的【cf5010】是存储，【server10】是服务器，它们都是自定义的下面有解释；

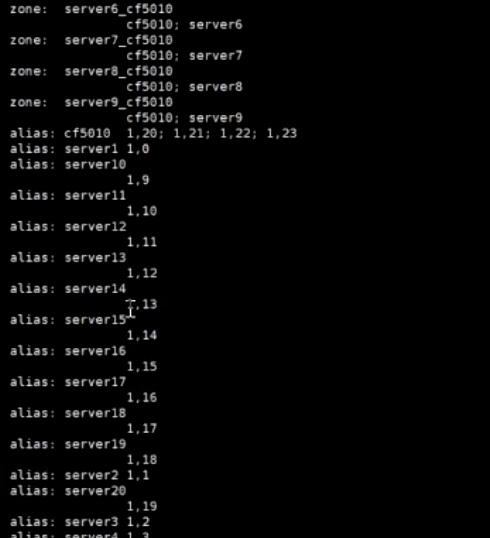

可见 alias（别名）解释了上面的命名，如【cf5010】是交换机ID为1的20号、21号、22号、23号四个端口的别名；【server10】其实就是 FC交换机的 ID为1 的9号端口的别名。

截屏2024-10-19 21.22.07

说的糙一点就是一个zone 就是把两个端口的通信建立起来；

3. 存储上添加主机LUN映射

LUN（Logical Unit Number）映射是将存储设备中的逻辑单元（如硬盘卷）分配给特定主机的过程。

映射目的：使特定的服务器能够访问某个存储卷（LUN）。这可以确保只有授权的主机可以访问敏感数据，并优化存储资源的使用。

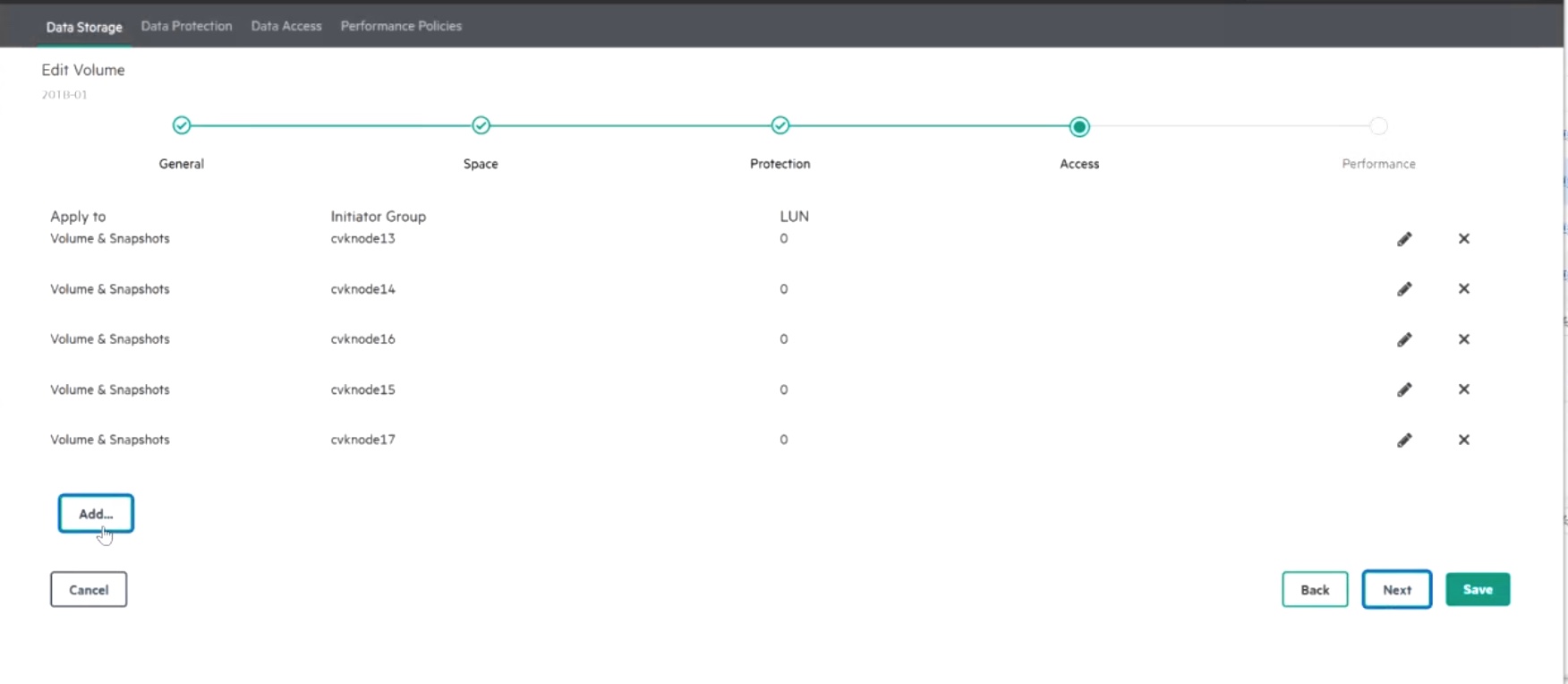

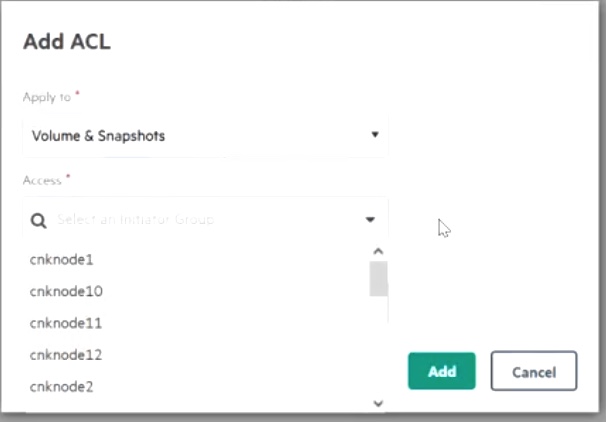

操作要求：在存储设备的管理界面中，选择要映射的LUN，并将其与前面配置的主机进行关联。可能还需设置访问权限。

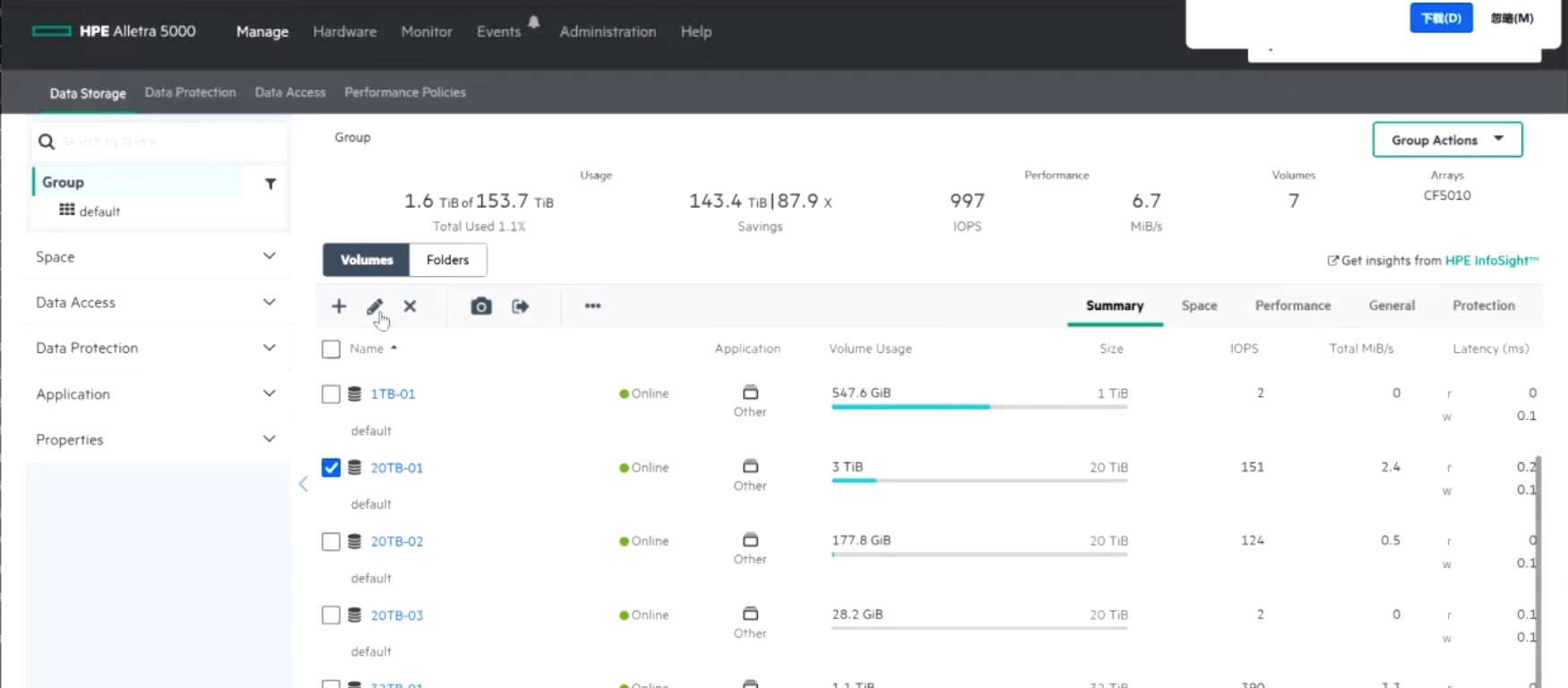

我这里是通过 web的管理页面进去

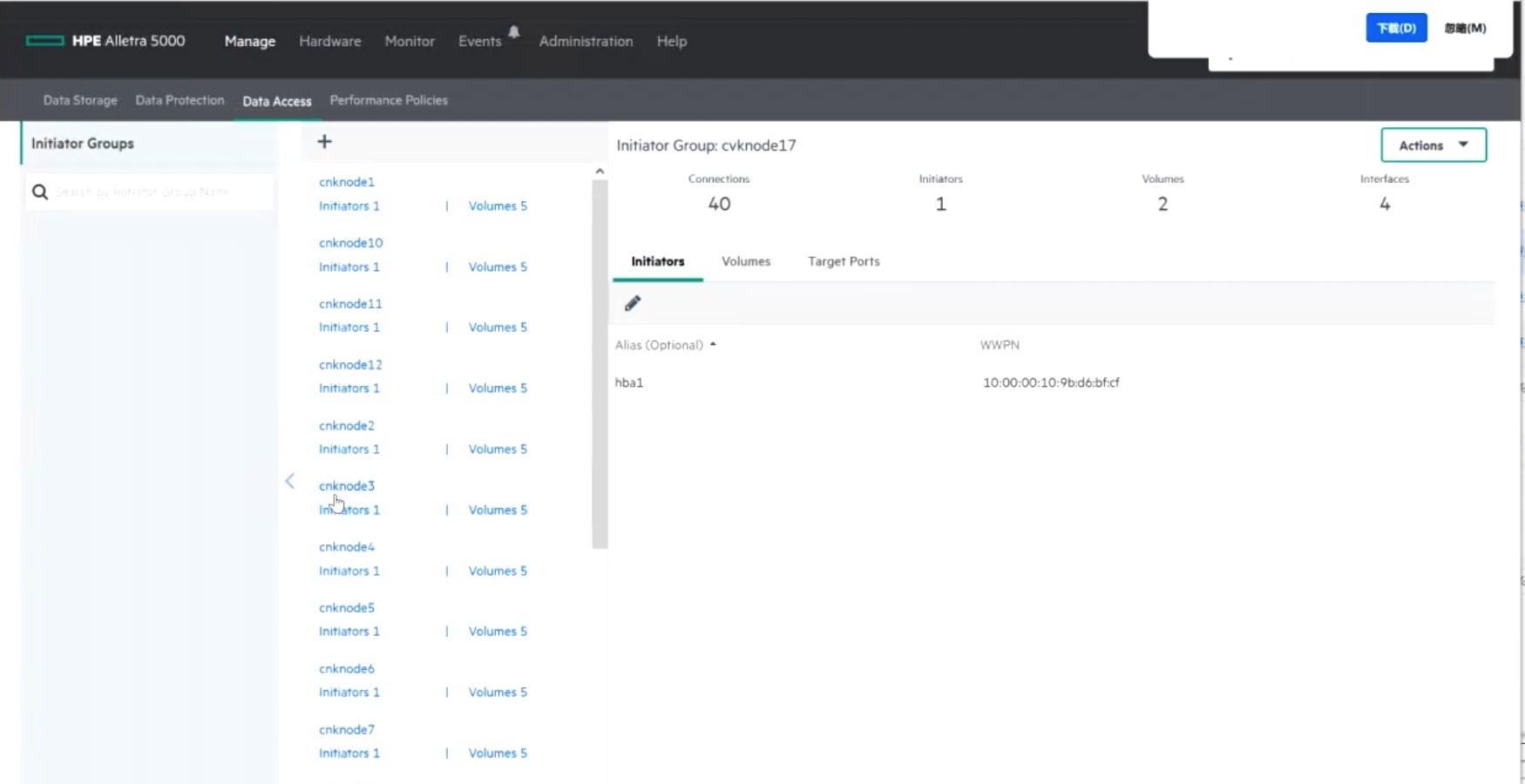

在这个【Data Access】建立一个 host对象（就是服务器），对象内属性【initiators】（发起者）就是服务器中的HAB口，属性【volumes】5 对应存储中的卷的数量，意思是1号主机节点对象，对应了存储中划好的5个卷；

截屏2024-10-19 21.39.18

3-1、设置主机对象

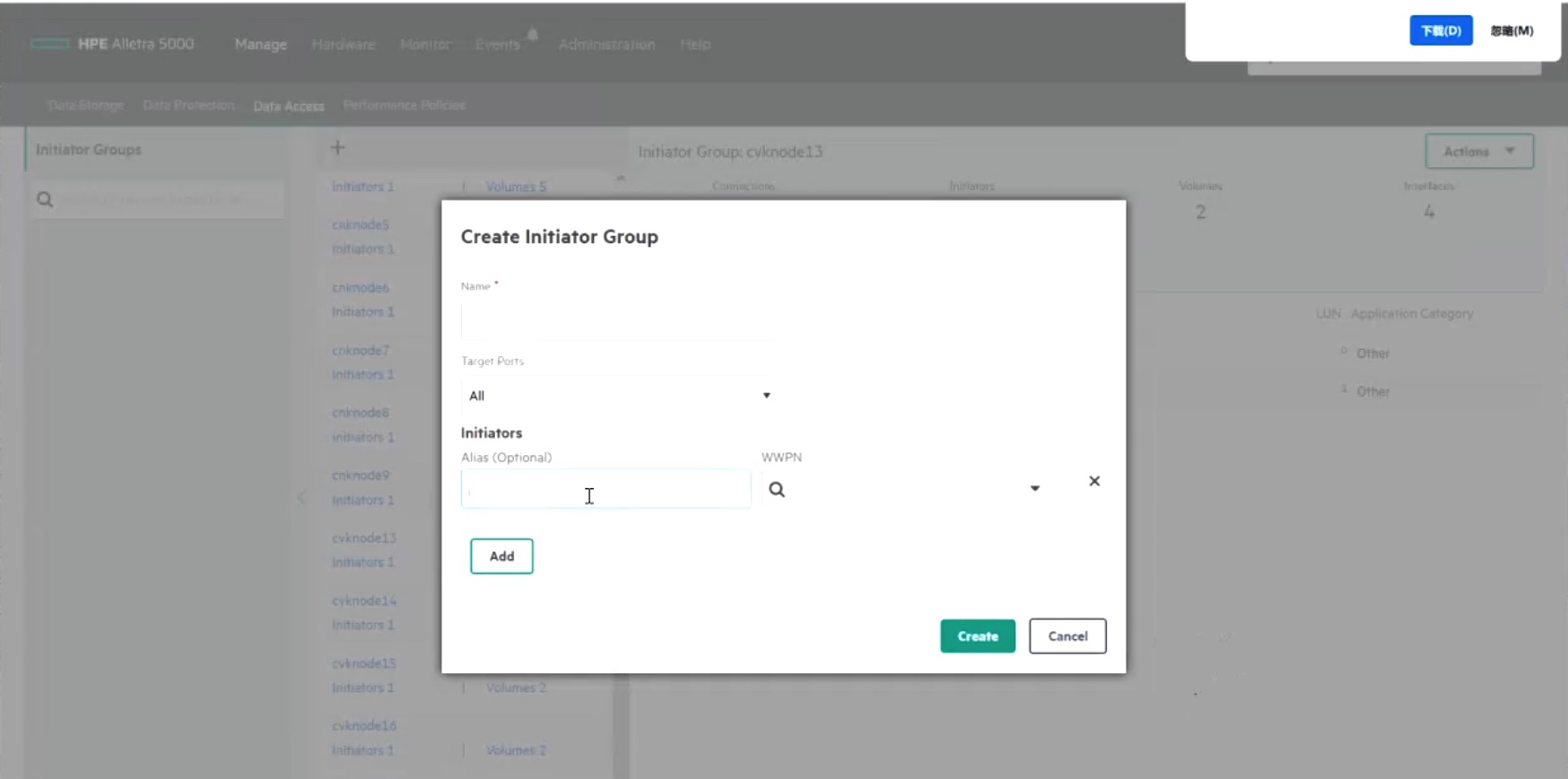

在存储上要为新服务器设置一个 host对象。点【Data Access】上的➕，这里的名字也是自定义的方便自己看，target port All 指的是存储作为目标开放所有端口，【initiators】发起人当然是 HBA卡啦，我们只有一张HBA卡的话，为了方便记忆，就可以写成initiators1，【WWPN】就是在FC交换机中 switchshow 命令中看到的 protol 对应的服务器的一长串 10:XX:XX:XX… 的编号。

截屏2024-10-19 21.48.32
